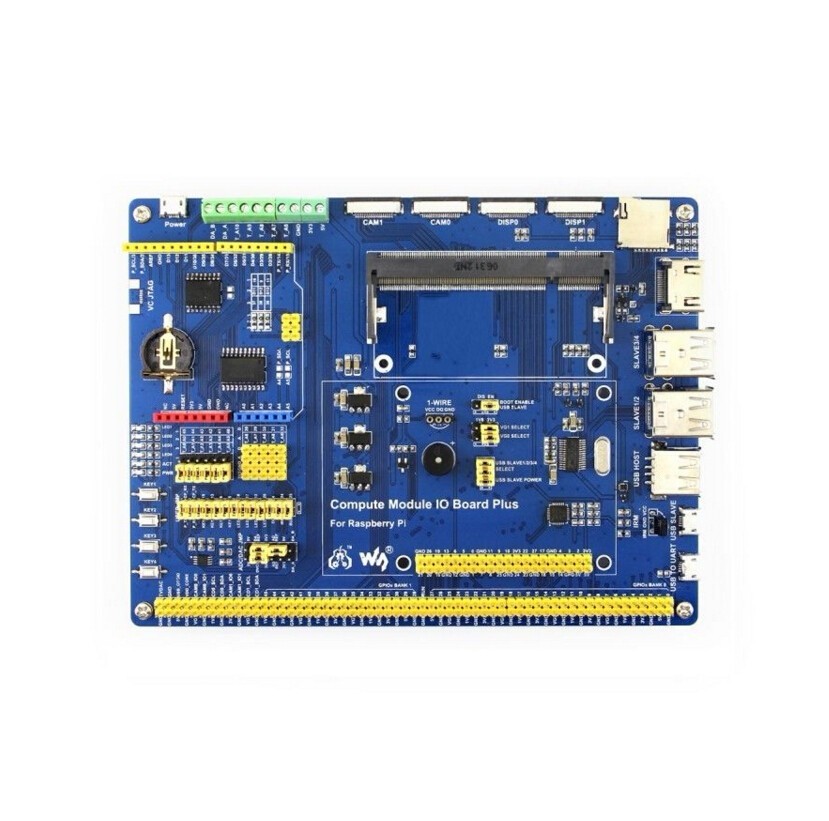

Kínverska útgáfa CMIO Compute Module 3/3 Lite Expansion Board samhæft Compute Module IO Board V3
Compute Module IO Board Plus Lögun:
Samhæft við Compute Module IO Board V3 úr Raspberry Pi Foundation
Raspberry Pi GPIO haus, til að tengja tegundir hindberja Pi HATs
Arduino tengsl, styður einnig Arduino skjöldu
1-WIRE tengi, til að tengja einnar strætó tæki eins og DS18B20
4x lyklar, 4x LED, 1x Buzzer, fyrir I / O próf
Um borð USB HUB, er hægt að tengja fleiri USB tæki
IR móttakari, IR fjarstýring er í boði
Um borð USB til UART, fyrir raðgreiningu
Skynjari tengi:
10-bita ADC, 38KSPS, 11-ch (6-ch fyrir Arduino tengi, 5-ch fyrir skynjara)
16-bita DAC, 2-ch
Um borð RTC, einn af algengustu og gagnlegar aðgerðir
Compute Module tengi: til að tengja Compute Module 3 eða Compute Module 3 Lite
Útreikningur Module GPIO haus: brot á öllum Compute Module pinna
Raspberry Pi GPIO haus: til að tengja hindberjum Pi HATs
CSI tengi: myndavélarhöfn, til að tengja hindberjum Pi myndavél
DSI tengi: sýna höfn, til að tengja hindberjum Pi LCD
HD * I höfn
USB tengi: Til að tengja USB tæki
USB SLAVE tengi: leyfir þér að brenna kerfismyndina í Compute Module 3
USB til UART tengi: fyrir raðnúmer kembiforrit
UNO haus: til að tengja UNO skjöldu
AD / DA inntak / framleiðsla skrúfur
1-WIRE tengi: Til að tengja einbáta tæki eins og DS18B20
Sensor tengi
Aflgjafi: 5V 2.5A
FE1.1S: USB HUB flís
12MHz kristal
CP2102: USB til UART breytir
Spilakort: Setjið Micro SD kort með fyrirframbrennt kerfi, til að hefja upp Compute Module 3 Lite
TLC1543: AD breytir
DAC8552: 16-bita DAC, 2-ch
DS3231: RTC flísar með mikilli nákvæmni, I2C tengi
RTC rafhlaða handhafa: styður CR1220 rafhlöður
Spenna eftirlitsstofnanna: 3.3V / 2.5V / 1.8V
LFN0038K: IR móttakari
Buzzer
Power vísir
ACT vísir: gefur til kynna stöðu Micro SD korta
Notendaljós
Notandi lyklar
BOOT val:
EN: virkjaðu tölvuna til að fá aðgang að SD-korti / eMMC gegnum USB SLAVE
DIS: Compute Module mun ræsa frá SD kort / eMMC
VGx máttur val: stilla I / O stigi
USB HUB virkjari: HUB-virk og USB SLAVE valdval
ADC / DAC stillingar: Stilla aflgjafa og viðmiðunar spennu ADC / DAC
Yfirborðsstillingar: Stilla stýripinnana UART, notendatakkana, notendaljós, 1-vír tengi, IR-móttakara og hljóðstyrk
