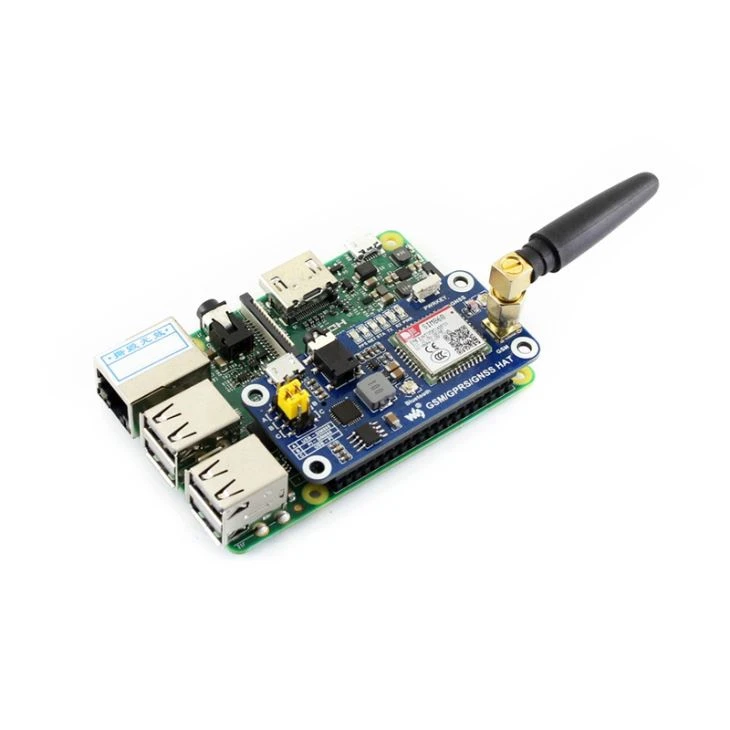

GSM / GPRS / GPS / Bulb SIM868 hindberjum pi Þróunarspjald fyrir Raspberry Pi
Lýsing á hlut:
Þetta er handlaginn, lágvaxinn Raspberry Pi HAT sem inniheldur margar samskiptatækni: GSM, GPRS, GNSS og Bluetooth.
Það gerir Pi þínum kleift að hringja auðveldlega, senda skilaboð, tengjast þráðlaust interneti, alþjóðlegu stöðu, flytja gögn um Bluetooth, og svo framvegis.
Lögun:
Almennt
Raspberry Pi tengingu, samhæft við hindberjum Pi 3B / 3B + / Zero / Zero W
Styður SMS, símtal, GPRS, DTMF, HTTP, FTP, MMS, tölvupóst, osfrv.
Stuðningur GPS, COMPASS, Glonass, staðsetning LBS stöðvarinnar, omni-staðsetning
Bluetooth 3.0, styður gagnaflutning í gegnum Bluetooth
Um borð USB til UART breytir CP2102 fyrir UART kembiforrit
6x LED til að gefa til kynna vinnuskilyrði vinnuvélarinnar
SIM kortarauf fyrir 1.8V / 3V SIM kort
RTC með öryggisafriti
Baudrate sjálfvirk uppgötvun (1200bps ~ 115200bps)
Stjórna með AT skipunum (3GPP TS 27.007, 27.005 og SIMCOM auka AT skipanir)
Styður SIM umsókn tól: GSM 11,14 Release 99
Koma með þróunar auðlindir og handbók (dæmi um hindberjum Pi / Arduino / STM32)
GSM / GPRS
Band
GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
Quad-band sjálfvirk leit
Samræmi við GSM áfanga 2/2 +
Emitting power
Flokkur 4 (2W @ GSM 850 / EGSM 900 MHz)
Class 1 (1W @ DCS 1800 / PCS 1900 MHz)
GPRS tenging
GPRS multi-rifa flokki 12 (sjálfgefið)
GPRS multi-rifa flokki 1 ~ 12 (stillanlegt)
GPRS gögn lögun
Niðurhleðsla hraði: hámark 85,6kbps
Uplink hraði: hámark 85,6kbps
Kóðunaráætlanir: CS-1 \ CS-2 \ CS-3 \ CS-4
Styður PAP (Password Authentication Protocol) fyrir PPP tengingu
Styður PBCCH
Styður USSD
smáskilaboð
Styður: MT / MO / CB / Texti / PDU ham
SMS geymsla: SIM kort
Hljóð
Röddarkóða / afkóðunarhamur: Helmingurstuðull \ Fullur hraði \ Auka fullur styrkur \ Aðlagandi stökkbreyting
Styður við úthreinsun echo
Styður hávaði minnkun
GNSS
Tegund mótteknar
33 mælingarrásir
99 kauprásir
GPS L1 C / A kóða
Viðkvæmni
Mælingar: -165 dBm
Kalt byrjar: -148 dBm
Tími til fyrst-festa
Kalt byrjar: 28s (tegund)
Heitt byrjar: <>
Warm byrjar: 26s
Nákvæmni
Lárétt staðsetning: <2.5m>
blátönn
Sameinar AT skipanir
Samræmi við Bluetooth forskrift3.0 + EDR
Styður SPP, OPP, HFP / HSP, etc
Misc
Rekstrarspenna: 5V
Rekstrarhiti: -40 ° C ~ 85 ° C
Geymsluhitastig: -45 ° C ~ 90 ° C
Mál: 30,2 mm x 65 mm
Pökkunarlisti:
GSM / GPRS / GNSS HAT x1
GSM loftnet x1
GPS utanaðkomandi loftnet (B) x1
Bluetooth loftnet x1
USB-gerð A stinga á örtengi x1
RPi skrúfur pakki (2 stk) x1
Athugið: Hindberi Pi á myndinni er ekki innifalinn
Hvað er í stjórn
SIM868 mát
ZMM5V1: Eftirlitsstofnunar díóða
SMF05C: TVS díóða
CP2102: USB til UART breytir
MP1482: máttur flís
NDC7002N: Spennustig þýðandi
GPS stöðuvísir
NET vísir: blikkar hratt þegar einingin hefst
blikkar hægt eftir að GSM skrá hefur náð árangri
STA mát vinnustaðavísir
SIM868 UART Tx / Rx vísir
Power vísir
SIM868 stjórnhnappur: ýttu á hnappinn og haltu í 1 sek. Til að ræsa SIM868
Raspberry Pi GPIO tengi
SIM kortarauf
USB til UART tengi
3,5 mm heyrnartól / míkrampa
GNSS loftnetstengi
Bluetooth loftnetstengi
GSM loftnetstengi
CR1220 rafhlaða handhafa: fyrir RTC öryggisafrit rafhlöðu
UART valrofi
A: stjórna SIM868 í gegnum USB TIL UART
B: stjórna SIM868 gegnum hindberjum pípu
C: Opnaðu hindberjum Pi í gegnum USB TIL UART
