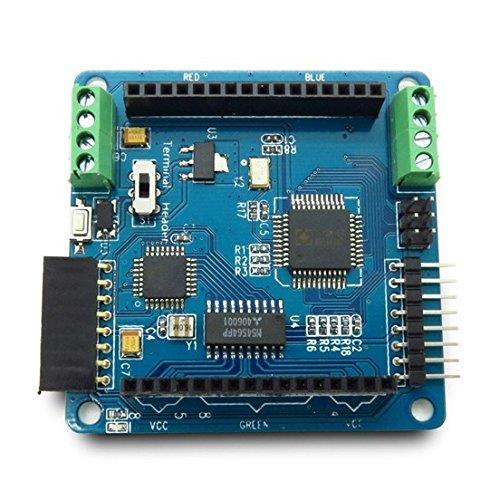

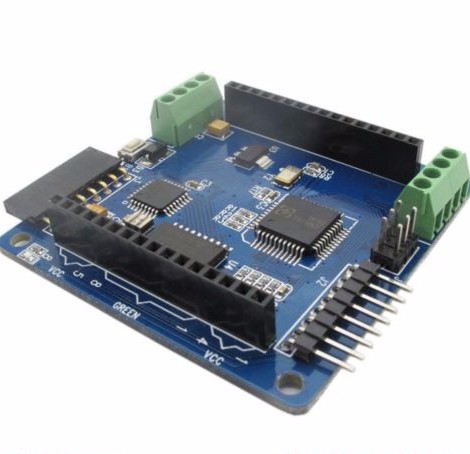

Full Color Rainbow 8 x 8 Matrix Bílstjóri Skjöldur Colorduino V2.0 DM163 RGB LED Driver Stjórn Module 5V fyrir uno r3
Vara Inngangur:
Ökumannskrúfið byggist á 3 MBI5168 stöðugum núverandi vaskur ökumenn og M54564 darlington uppspretta bílstjóri, Colorduino pör M54564 með einum DM163 stöðug núverandi bílstjóri. Til þess að fá betri akstur á RGB fylkinu og ná besta árangri sínum, notum við faglega LED bílstjóri flís DM163 um borð, með því að nota DM163, færir Colorduino þrjá 8 + 6-bita rásir á vélbúnaði PWM stjórn á LED losna upp ATMega328P frá því að þurfa að framkvæma það í hugbúnaði. Og DM163 samanstendur af vaktskrám, gögnum læsingar, 8x3 rás stöðug núverandi og 64 x 256 gráður PWM stig fyrir hverja lit! Hver rás veitir hámarksstyrk 60 mA.
Svo hefur hver RGB punktur 256 × 256x256 = 16.777.216 litir (16 milljónir) í orði og það er auðvelt að nota 6bit leiðréttingarskrána til að kvarða núverandi villu fyrir hverja lit LED
Þessi skjöldur er hægt að forrita með FT232 USB millistykki
Kraftur er til staðar annaðhvort með pinnahausum eða í gegnum 2 sett af lítill skrúfur, rennistiku sem velur milli tveggja. Með herðarhliðinni geturðu aðeins notað 5V aflgjafa og í endalokum, styður nú 6,2-7,5V aflgjafa, meira en 7V mun valda DM163 hita og meira en 9V framboð getur brætt borðið þitt. Pínur leiddu út brún borðsins, þar á meðal RX, TX og DTS, sem hægt er að nota til að endurskipuleggja ATMega flísið og SCA og SCL fyrir I2C samskipti. Grænn LED framan á borðinu gefur til kynna orku, þó að það sé að mestu leyti hylja um leið og þú tengir fylkisplötuina inn.

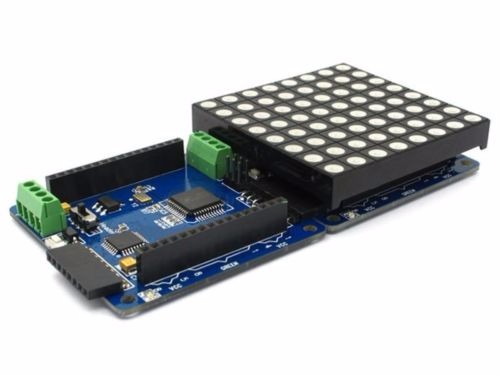

Ef þú ert með UNO, en vilt bara aka RGB LED Matrix, getur þú íhugað þessa Litir skjöld, það er samhæft við Colorduino v2.0.

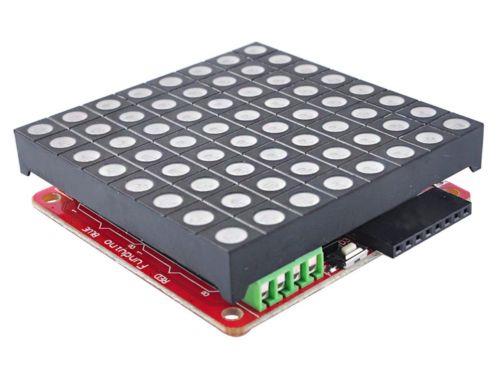

Til að gera það virkar þarftu að þurfa þessa RGB LED Matrix.
Pakkinn inniheldur:
1PCS x Full litur Rainbow Colorduino V2.0 Matrix RGB LED bílstjóri skjöldur Fyrir uno DIY
