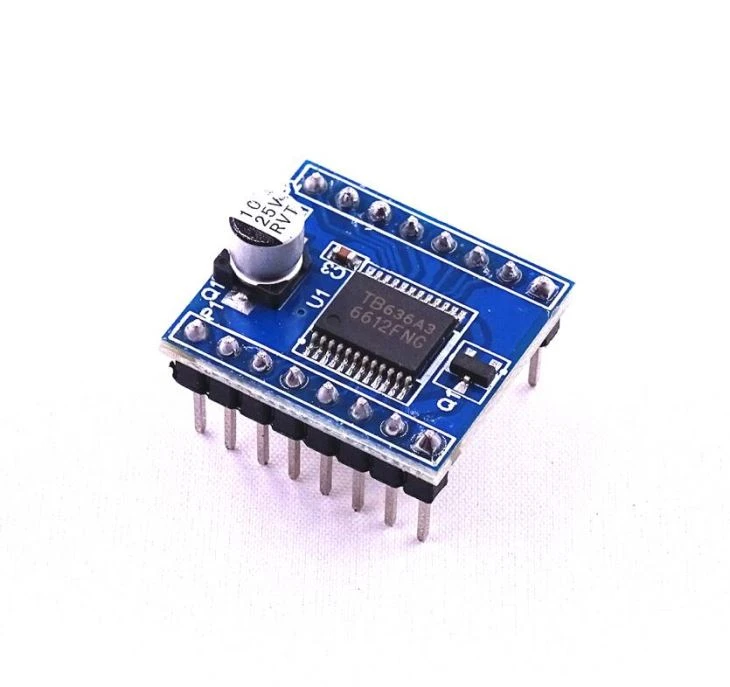

Motor Driver TB6612FNG Module Með High Performance Ultra Lítil stærð 3PI Stuðningur
1, einkennandi
1) .TB6612FNG notað í hönnun er nýtt drifbúnað getur sjálfstætt stjórnað tveimur tvíátta DC mótor, það hefur mikla samþættingu, en að veita nægilegt framleiðslugetu, rekstrarframmistöðu og orkunotkun hefur einnig kosti, þannig að samþætting smámyndun á mótor stjórnkerfi, það getur verið tilvalið sem ökutæki akstur tæki.
2) .Það hefur mikla núverandi MOSFET-H-brú, tvískiptur hringrás framleiðsla getur dregið tvo vélar.
3) .TB6612FNG hæsta framleiðsla á rás 1.2 Stöðug drif núverandi, hámarksstraumur byrjar 2A / 3.2 A (samfelld púls / einn púls); 4 tegundir hreyfilsstýringarmáta: Fram / Aftur / Brake / Stop; PWM styður tíðni allt að 100 kHz; biðham; flís lágspennu uppgötvun hringrás og hitauppstreymi lokun vernd hringrás; vinnut temperatur: -20 ~ 85 °; SSOP24 lítil SMD pakki.
2, Forrit
Setjið í notkun TB6612FNG og DC mótorstýringareininguna MCU og beitingu hennar í vélknúnu vélbúnaðarkerfinu í mismunadrifinu. Prófanir sýndu að þessi samsetning af tækjum og SCM forritum til að ná stöðugt og sveigjanlegt akstursstýringu. TB6612FNG ná til samþættingar, frammistöðu og framleiðslugetu til að ná betri jafnvægi fyrir einn, tvískiptur DC mótorhönnun og þróun stafrænu stjórnkerfisins.
3, þættir
Framboðsspenna (VCC): 5V
Mótoraflsspenna (VM): 5V ~ 13.5V
Tengi:
AIN1.AIN2 Channel A inntak
AO1.AO2 Channel A Output
BIN1.BIN2 Rás B inntak
BO1.BO2 Channel B Output
Með því að stjórna Arduino AIN1, AIN2 eða BIN1, BIN2 mismunandi stigum til að ná mismunandi samsetningar af aðgerðum.
Mótorhraði er stjórnað af PWM.
Ⅶ, varúðarráðstafanir
Innspennu má ekki vera meiri en 13,5V, annars gæti skemmdir orðið á hringrásinni.
Pakki innifalinn:
1 * TB6612FNG Dual Motor Driver Module fyrir Arduino STM32 ARM Replce L298N
